WC kabin ve soyunma dolabı ölçü ve yerleşim rehberi
Kompakt laminat soyunma dolabı seçerken dış ölçü, kullanılabilir iç hacim ve kapı açılım alanını birlikte değerlendirin. Bu rehber; mimarlar ve proje ekipleri için ölçü alma, model seçimi ve teknik çizim kontrol adımlarını bir araya getirir.
Soyunma dolabında genişlik, derinlik ve yükseklik
G · Dış genişlik
Tek modül ile yan yana birleştirilmiş dolap grubunun toplam genişliğini ayrı belirtin. Kapak sayısı, yan yana modül sayısını tek başına tarif etmez.
D · Dış derinlik
Dolap gövdesinin dış derinliğini ve duvarla ilişkisini kontrol edin. İç kullanım derinliği panel ve donanım detayına göre değişir.
Y · Toplam yükseklik
Gövde yüksekliği ile ayak veya baza dahil bitmiş toplam yüksekliği ayrı okuyun. Ölçü başlangıcı bitmiş döşeme kotudur.
Üretim ölçüsü: Kesin en, derinlik, yükseklik, ayak ve kapak ölçüleri seçilen modelin güncel shop drawing dosyasından ve projeye özel onaylı çizimden alınmalıdır. Bu sayfa bütün modeller için tek bir standart ölçü tanımlamaz.

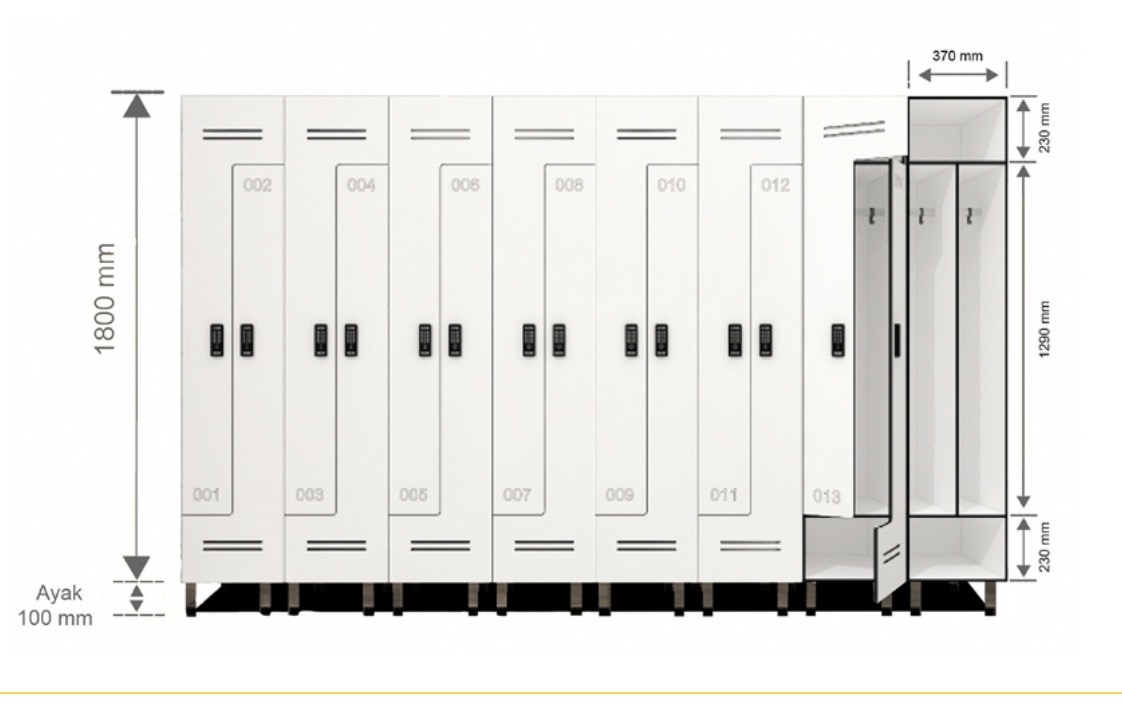

Model bazında soyunma dolabı ölçülü çizimleri
Tek, çok kapaklı ve Z kapaklı düzenleri aynı dış ölçüye sahip kabul etmeyin. İlgili modeli inceleyin; ölçülendirme için PDF uygulama çizimini ve DWG arşivini kullanın.
| Model | Kapak düzeni | Ürün | Ölçülü çizim |
|---|---|---|---|
| Monoline | Tek kapaklı | Modeli incele | Shop drawing · PDF |
| Duoline | İki kapaklı | Modeli incele | Shop drawing · PDF |
| Triline | Üç kapaklı | Modeli incele | Shop drawing · PDF |
| Quadline | Dört kapaklı | Modeli incele | Shop drawing · PDF |
| Multiline | Beş kapaklı | Modeli incele | Shop drawing · PDF |
| Moduline Z | Z kapaklı | Modeli incele | Shop drawing · PDF |
Soyunma dolabı yerleşiminde kontrol edilecek ölçüler
Saha ölçüsü
Bitmiş duvarlar arasındaki net mesafeyi farklı yüksekliklerden ölçün. Kolon, süpürgelik, tesisat çıkışı ve duvar kaçıklıklarını planda gösterin.
Kapı açılımı ve dolaşım
Kapakların açık konumunu; karşı dolap, bank ve geçişle birlikte kontrol edin. Koridor genişliğini projenin kullanım ve erişilebilirlik gerekliliklerine göre belirleyin.
Kot, ayak ve montaj payı
Bitmiş döşeme kotunu, zemin eğimini, baza veya ayak detayını belirtin. Duvar bağlantısı ve montaj paylarını model çizimine göre koordine edin.
Teknik ekibe gönderilecek bilgiler
- Ölçülü plan ve yerleşim alanının fotoğrafları
- Dolap modeli, modül adedi ve kullanıcı kapasitesi
- İstenen dış ölçüler ve bitmiş döşeme kotu
- Kapak açılımı, kilit seçimi, bank ve tesisat ilişkisi
- Panel, renk ve ayak veya baza tercihi
WC kabin ölçüleri ve ölçülendirme
WC kabin ölçü tablosu · Ön tasarım referansları
Aşağıdaki değerler mevcut SANDER ölçü rehberindeki planlama örnekleridir; her model için geçerli zorunlu minimum veya onaylı üretim ölçüsü değildir. Kesin ölçüler seçilen sistemin uygulama çizimi ve saha ölçüsüyle netleştirilir. Tüm değerler milimetredir.
| Ölçü | Referans değer | Kontrol notu |
|---|---|---|

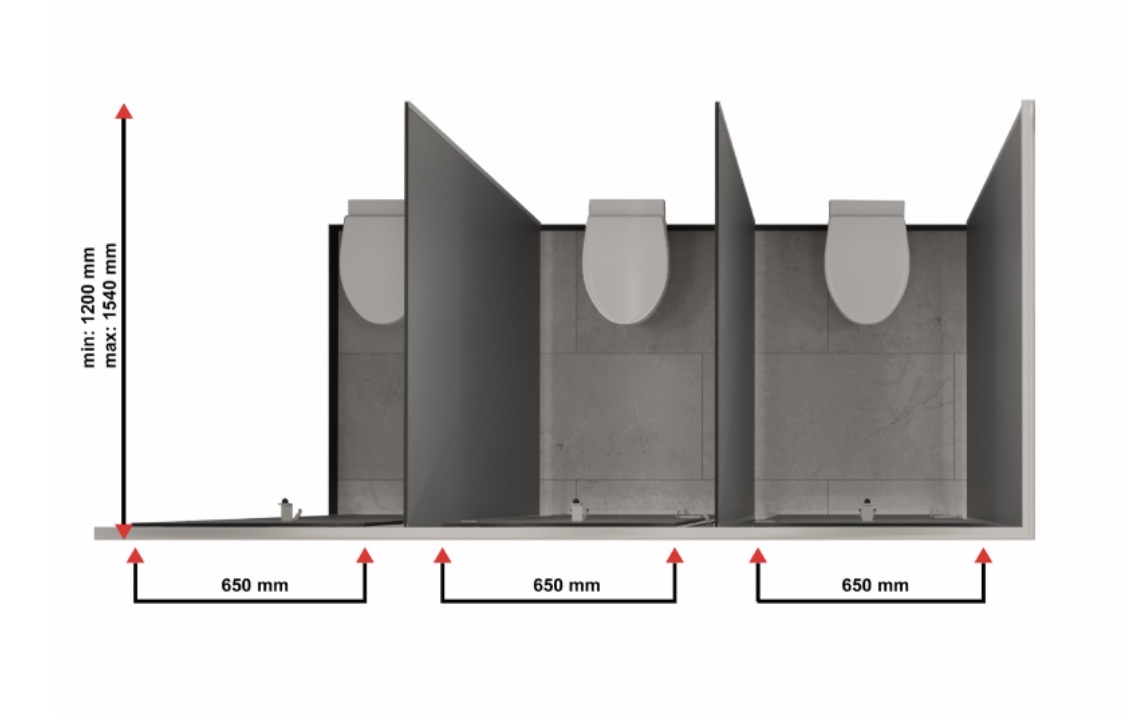

| Kabin genişliği | 900 / 1000 / 1100 | Net iç ölçü ile dıştan dışa sistem ölçüsünü ayrı belirtin. |
| Kabin derinliği | 1200 / 1400–1500 / 1600 | Klozet, tesisat ve kapı açılımıyla birlikte değerlendirin. |
| Kapı kanadı genişliği | 600–700 | Kanat genişliği net geçiş açıklığı değildir; donanım ve açılım detayıyla kontrol edilir. |

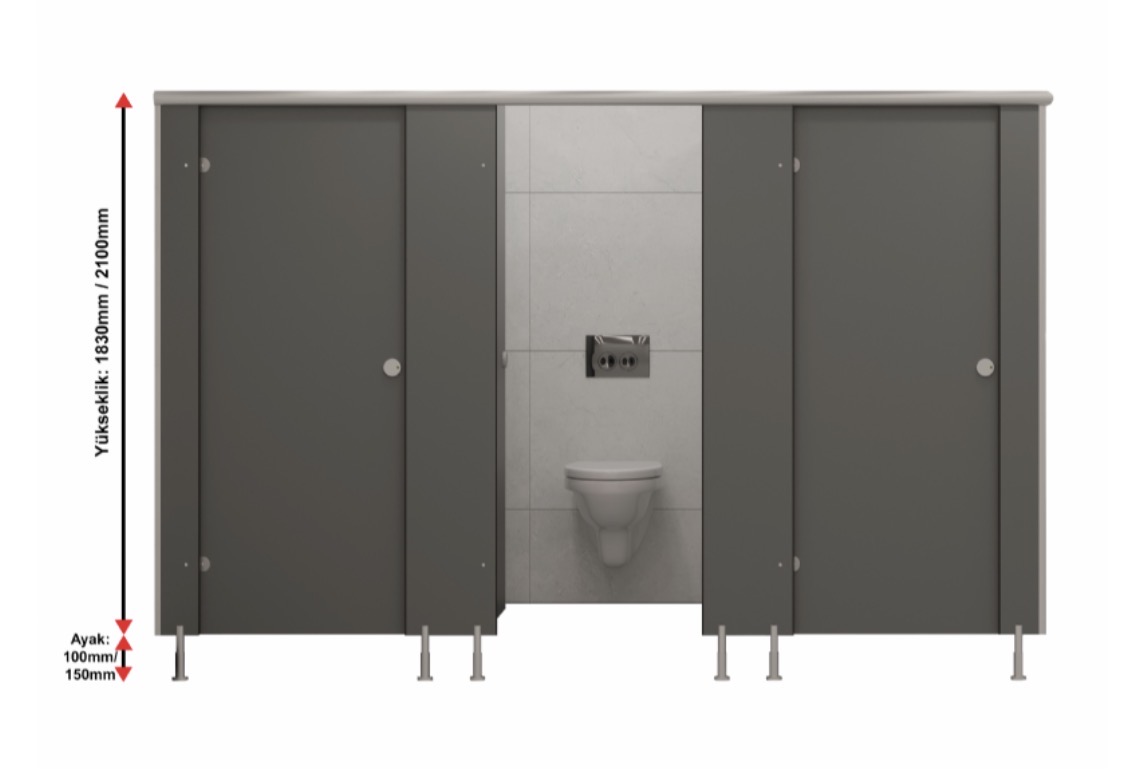

| Panel yüksekliği | 1830 / 2100 | Modelin kapı ve bölücü panel ölçüleri ayrıca doğrulanır. |
| Ayak yüksekliği örneği | 150 | Ayak modeli, ayar aralığı ve bitmiş döşeme kotuna bağlıdır. |
| Panel + ayak yüksekliği | 1830 + 150 = 1980 2100 + 150 = 2250 |
Üst profil veya bağlantı elemanının ilave yüksekliği varsa ayrıca hesaba katılır. |
Bu tablo erişilebilir WC boyutlandırması için kullanılmaz. Erişilebilir kabinlerde net geçiş, manevra alanı ve donanım yerleşimi projeye uygulanacak gerekliliklere göre ayrıca tasarlanmalıdır.
Kabin net iç genişliği ve derinliği, kapı kanadı ölçüsü, net geçiş açıklığı, panel yüksekliği ve toplam sistem yüksekliği ayrı ölçülerdir. Kapı kanadının genişliği doğrudan net geçiş açıklığı olarak kullanılmamalıdır.
| Kontrol | Çizimde gösterilecek bilgi |
|---|---|
| Plan ölçüleri | Bitmiş yüzeylerden net genişlik ve derinlik; klozet ve tesisat konumu |
| Kapı | Kanat ölçüsü, net geçiş, menteşe ve kilit boşlukları, açılım yönü |
| Düşey ölçüler | Panel, ayak, üst profil ve toplam bitmiş sistem yüksekliği |
| Erişilebilirlik | Yaklaşım, manevra alanı, net kapı geçişi ve donanım konumlarının projeye uygunluğu |
Erişilebilir WC planlaması için tek bir kabin eni ve boyu yeterli değildir. Yerleşim, donanım ve geçişler projeye uygulanacak güncel gerekliliklerle birlikte doğrulanmalıdır.
Mimarlar için proje ve uygulama kontrol listesi
01 · Rölöve ve koordinasyon
- Bitmiş duvar, zemin ve tavan kotları
- Kolon, niş, süpürgelik ve duvar kaçıklıkları
- Tesisat, süzgeç, havalandırma ve elektrik noktaları
- Bank, tezgâh ve karşı dolaplarla yerleşim ilişkisi
02 · Çizim ve malzeme seçimi
- Ölçülü plan, ön görünüş ve gerekli kesitler
- Net geçişler ve kapı açılım yayları
- Panel tipi, kalınlığı, renk ve kenar detayı
- Kilit, menteşe, ayak, baza ve duvar bağlantısı
03 · Üretim öncesi onay
- Model, modül adedi ve kullanıcı kapasitesi
- Yerinde ölçü ile çizim ölçülerinin karşılaştırılması
- Montaj yüzeyi ve sabitleme detayının uygunluğu
- Çizim revizyonu, tarihi ve yazılı üretim onayı
Ölçü ve detayları karıştırmayın
Net kullanım ölçüsü, dıştan dışa ölçü ve üretilecek panel ölçüsü ayrı gösterilmelidir. Montaj boşlukları için genel bir değer varsaymak yerine seçilen sistemin bağlantı detayını esas alın. Islak hacimde sabitleme noktasının su yalıtımıyla ilişkisini ilgili proje ekibiyle koordine edin.
Şartnameye eklenecek bilgiler
Model ve kapsam, panel ve donanım seçimi, yüzey rengi, kilit tipi, ayak veya baza çözümü, uygulama çizimleri, montaj ve bakım koşulları birlikte tanımlanmalıdır. Yangın, antibakteriyel özellik veya korozyon dayanımı gibi performans taleplerini yalnız ilgili ürüne ait geçerli belge ve testlerle eşleştirin.
Soyunma dolabı ölçüleri hakkında kısa yanıtlar
Dolap ölçüsü hangi sırayla yazılmalı?
Genişlik × derinlik × yükseklik sırasını ve birimi açıkça belirtin. Tek modül mü yoksa dolap grubunun toplam ölçüsü mü olduğunu ayrıca yazın.
Kapak sayısı dolap genişliğini belirler mi?
Tek başına belirlemez. Kapaklar düşeyde bölünebilir veya Z düzeninde kurgulanabilir; modül sayısı ve yerleşim ayrıca tanımlanmalıdır.
Özel ölçü soyunma dolabı için ne gerekir?
Ölçülü plan, seçilen model, modül adedi ve yerleşim koşullarıyla teknik değerlendirme yapılır. Üretime esas ölçüler onaylı proje çiziminde netleştirilir.
